KVMA音視頻鍵鼠矩陣
設備簡介
KVMA傳輸系統（Keyword、Video、Mouse、Audio）是將DVI-I、音視頻進行編碼/解碼，并通過網絡進行遠傳。該系統由Tx、Rx兩個設備組成，其中Tx設備是將來自DVI-I接口的視頻和音頻壓縮編碼，并通過網絡傳輸?shù)?/span>Rx設備；Rx設備能是將接受到的音視頻壓縮信號進行解碼，并通過DVI-I視頻接口、line out音頻接口輸出。

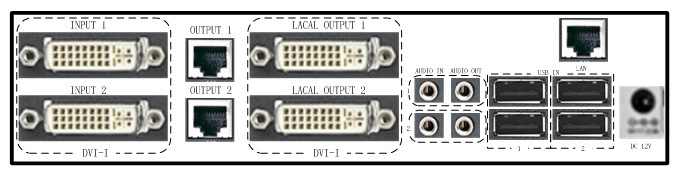

圖1 Tx面板接口圖

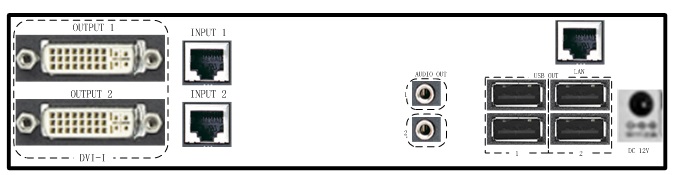

圖2 Rx面板接口圖
特點：
支持單屏幕（2路）或雙屏幕（1路）的視頻、音頻、鍵鼠的傳輸；
支持任意數量的Tx和Rx的切換，切換耗時小于200ms；
采用計算機網絡物理層傳輸，傳輸耗時小于100ms；
系統擴容簡單，最大可支持200個Tx/Rx；
傳輸距離遠，普通網線傳輸距離不小于150米，采用光纖傳輸距離不低于10km；
Tx接口：2個DVI-I輸入，2個DVI-I本地環出，2個千兆網口，4個USB口，2個音頻輸入，2個音頻本地環出，1個控制口；
Rx接口：2個DVI-I輸出，2個千兆網口，4個USB口，2個音頻輸出，1個控制口；
典型使用方式

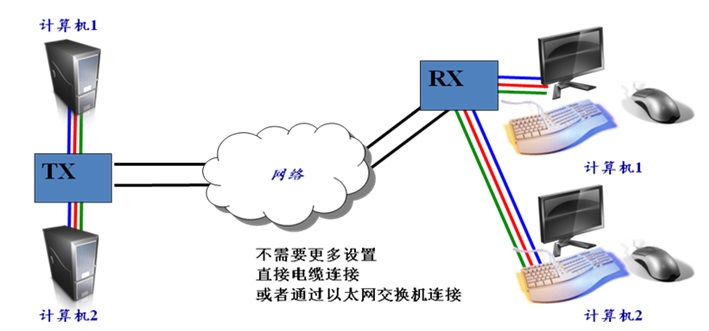

單機單屏KVMA延長應用模式
1臺Tx可將本地2臺單屏幕計算機的KVMA信號通過網絡傳輸?shù)竭h(yuǎn)端，遠端通過1臺Rx分別接2套顯示器、鍵盤、鼠標，在遠端實現對本地計算機的控制。
圖3 單機單屏KVMA圖

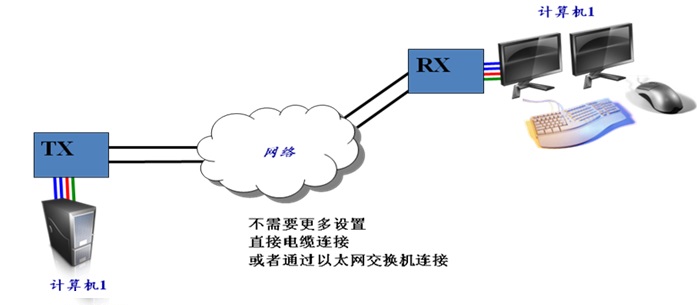

單機雙屏KVMA延長應用模式
1臺Tx可將本地1臺雙屏幕計算機的KVMA信號通過網絡傳輸?shù)竭h(yuǎn)端，遠端通過1臺Rx接1套顯示器、鍵盤、鼠標，在遠端實現對本地計算機的控制。
圖4 單機雙屏KVMA圖
多機數字KVMA矩陣應用模式
系統通過M個Tx接入計算機終端，通過N個Rx輸出視頻、音頻和鍵鼠；任意Rx可根據需要切換到任意Tx，實現音視頻鍵鼠（KVMA）的矩陣功能。
圖5 多機數字KVMA圖
